Предназначение:

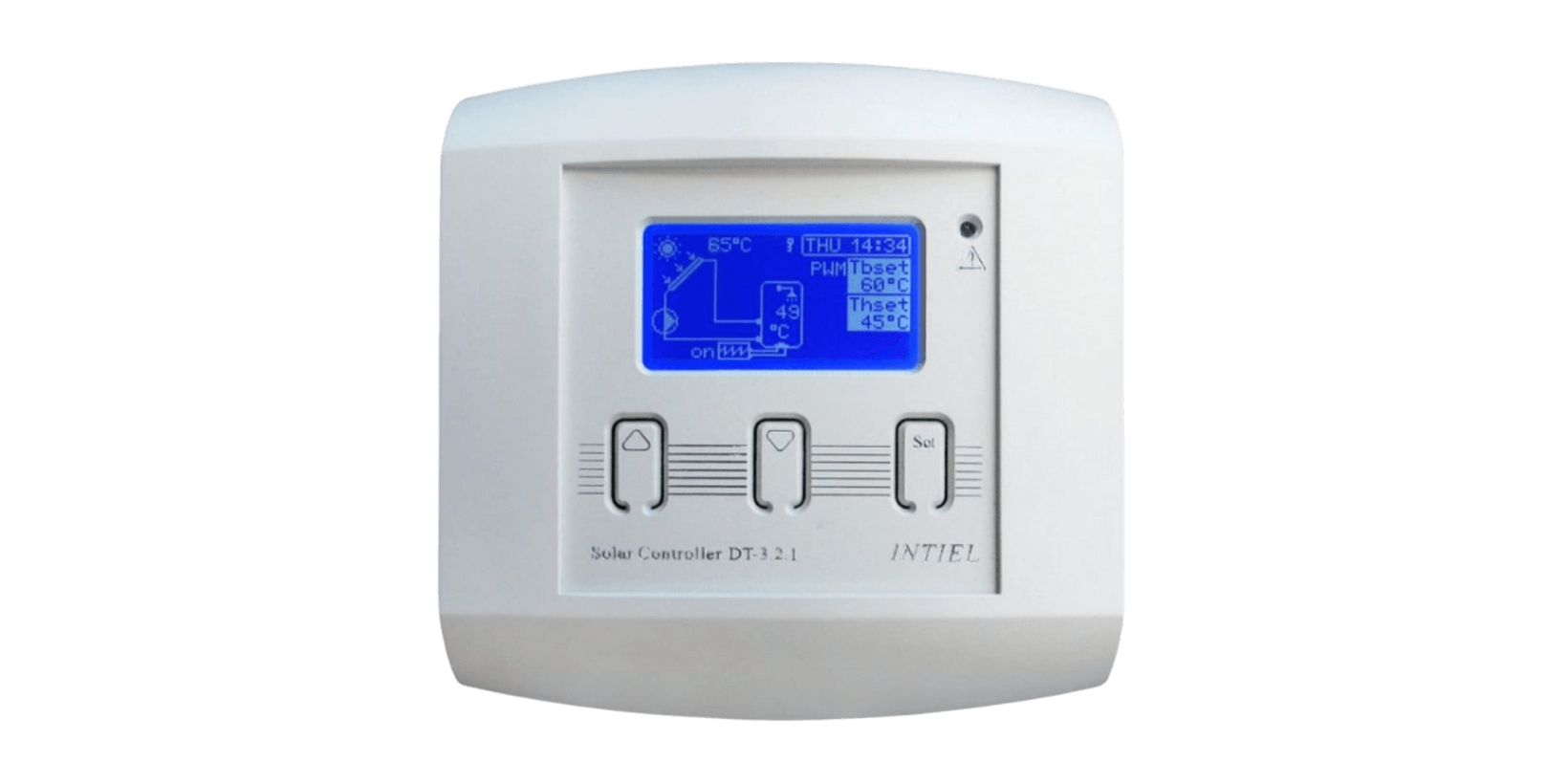

Соларният контролер DT-3.2.1 се вгражда в системи за подготовка на битова гореща вода с бойлери, загрявани комбинирано от слънчеви панели (камина или котел) и ел. нагреватели. Предназначен е да следи диференциалната температура и да управлява работата на циркулационна помпа, монтирана във водния кръг между панелите и серпентината на бойлера. По този начин се регулира топлинният обмен между тях, което спомага за ефективното използване на системата. Контролерът се отличава с атрактивен дизайн, контрастен и осветен графичен дисплей, интуитивно управление и богат набор от функции, сред които:

• визуализиране на фабрично зададените хидравлични схеми на свързване
• часовник с батерия за реално време
• седмични програми за подгряване от електрическите нагреватели
• режим „Ваканция“
• защита от легионела
• управление на стандартни помпи посредством механично реле
• управление на високоефективни помпи посредством 0-10V или PWM сигнал
• заключване на менюто срещу случаен достъп
• стенен монтаж

Технически данни:

• Номинално захранващо напрежение: \~230V(+/- 10%)/50-60Hz
• Номинален комутиран ток: 3А/\~250V/50-60Hz
• Брой изходни контакти: два релейни
• Изход сигнал PWM: честота 1 kHz, ниво 10V (20mA)
• Изход сигнал DCV: 0 – 10V (20mA), толеранс 10%
• Диференциална температура: 2° – 20°С
• Датчици: Pt1000 (-50° до +250°C)
• Ток през датчика: 1mA
• Обхват на измерване: -30° до +140°C
• Дисплей: графичен, 128 х 64 пиксела
• Единица за измерване: 1°C
• Температура на околната среда: 5° – 35°C
• Влажност: 0 – 80%
• Защита: IP 20
