Предназначение:

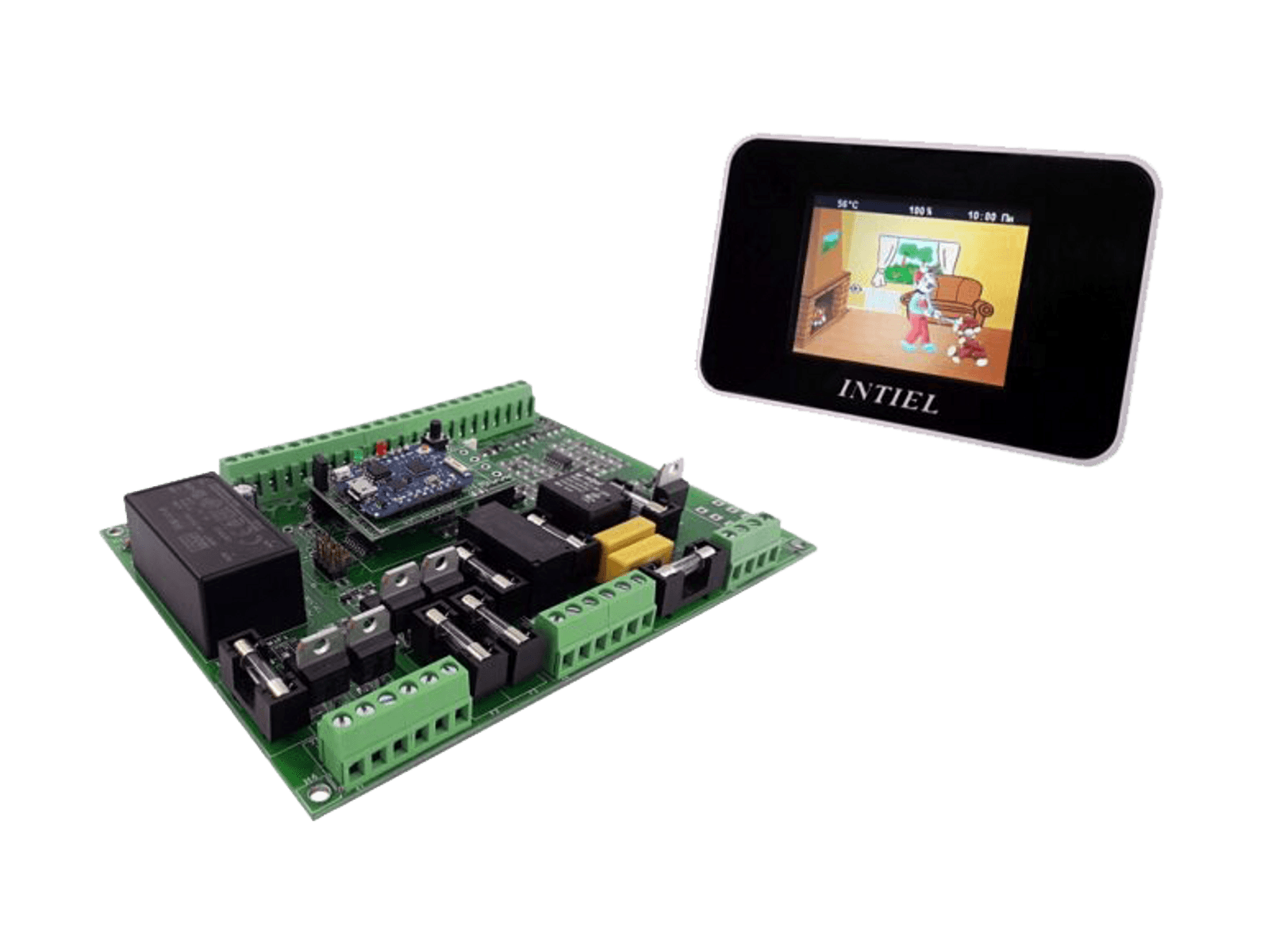

Устройството е предназначено да осигури автоматично управление на горивния процес и регулиране на мощността на двойно-тръбни пелетните горелки с два шнека с възможност за връзка с допълнителни модули от серия „Разширителни модули за пелетни котли“ предлагани към отоплителната инсталация. Притежава удобен потребителски интерфейс, посредством цветен сензорен дисплей.

Контролерът управлява следните възли от системата на пелетната горелка:

• шнек1 за подаване на горивото
• шнек2 за подаване на горивото
• вентилатор за пресен въздух и вентилатор за димните газове
• електрически нагревател за запалване на пелетите
• чистач за почистване на натрупаната пепел
• циркулационна помпа за котела
• разширителни модули за пелетни котли
• заключване на менюто срещу случаен достъп

Защити:

• защита от замръзване на водата
• защита от прегряване на котела и „обратен огън”
• защита от блокиране на циркулационната помпа

Технически данни:

• Захранващо напрежение: ~230V(+/- 10%)/50-60Hz
• Изход за запалка: ~230V/2KW
• Изход циркулационна помпа: ~230V/0.35KW
• Изходи за вентилатори: 2 бр. х ~230V/0.25kW
• Изход шнекове за гориво: 2 бр. х ~230V/0.25kW
• Изход за чистач/тубус: ~230V/0.25KW
• Датчик отоплителна вода: Pt1000 (-50° до +250°C)
• Датчик димни газове: Pt1000 (-50° до +250°C)
• Датчик за пламък: фоторезистор
• Вход стаен термостат: независим контакт
• Вход блокиращ термостат: независим контакт
• Вход датчик поток/обороти: независим контакт/датчик на Хол
• Дисплей: цветен сензорен дисплей с резолюция 320 х 240 пиксела
• Обхват на измерване: -50 +350 °С
• Единица за измерване: 1°C
• Влажност: 0 – 80%
• Защита: IP 00
